3噸行車參數3噸單梁起重機外形尺寸3噸行車結構
時間：2021-09-27來源：單梁起重機廠家瀏覽次數：2163
LDA型3噸單梁行車圖片
|
起重量
|
t
|
3噸行車
|
|||||||||
|
操縱形式
|
地面操縱
|
操作室操縱
|
|||||||||
|
運行機構
|
運動速度
|
m/min
|
20m/min
|
30m/min
|
45m/min
|
45m/min
|
60m/min
|
75m/min | |||
|
減速比
|
58．78
|
39．38
|
26．36
|
26．36
|
19．37
|
15．61 | |||||
|
電機型號
|
ZDY21-4
|
ZDR12-4
|
|||||||||
|
功率
|
kW |
2*0.8KW
|
2*1.5KW
|
||||||||
|
轉速
|
r/min |
1380r/min
|
|||||||||
|
起升機構
|
電動葫蘆型號
|
CDI型電動葫蘆
|
MDI型電動葫蘆 | ||||||||
|
起升速度
|
m/min
|
8m/min
|
8/0.8m/min | ||||||||
|
運行長度
|
m
|
6米、9米、12米、18米、24米、30米
|
|||||||||
|
運行速度
|
m/min
|
20m/min，30m/min
|
|||||||||
| 電機型號 |
錐形鼠籠形
|
||||||||||
|
工作制度
|
A3-A5
|
||||||||||
|
電源
|
三相50HZ 380V
|
||||||||||
|
車輪直徑
|
mm
|
220mm
|
|||||||||
|
常用軌道
|
kg/m
|
18kg/m，24kg/m
|
|||||||||
|
起重量
|
t
|
3噸單梁行車
|
|||||||||
|
跨度S
|
m
|
7.5-11噸
|
11.5-12噸
|
12.5-14噸
|
14.5-17噸
|
19.5噸
|
22.5噸
|
||||
|
總重
|
地操
|
t
|
1.88-2.24噸
|
2.32-2.38噸
|
2.47-2.64噸
|
3.17-3.53噸
|
4.28噸
|
4.83噸
|
|||
|
室操
|
t
|
2.28-2.64噸
|
2.72-2.78噸
|
2.87-3.04噸
|
3.37-3.93噸
|
4.68噸
|
5.23噸
|
||||
|
輪壓
|
地操
|
t
|
2.15-2.24噸
|
2.26-2.28噸
|
2.31-2.35噸
|
2.48-2.57噸
|
2.80噸
|
2.94噸
|
|||
|
室操
|
2.45-2.54噸
|
2.56-2.58噸
|
2.61-2.65噸
|
2.78-2.87噸
|
3.10噸
|
3.34噸
|
|||||
|
基本尺寸
|
h1
|
mm
|
650mm
|
700mm
|
800mm
|
900mm
|
1000mm
|
||||
|
B
|
2500mm
|
3000mm
|
3500mm | ||||||||
|
K
|
2000mm
|
2500mm | 3000mm | ||||||||
|
L1
|
818.5mm
|
||||||||||
|
L2
|
1291mm
|
||||||||||
|
H
|
1150mm |
1170mm
|
1185mm
|
1210mm | |||||||
|
H1
|
530mm
|
580mm
|
660mm
|
745mm
|
820mm
|
||||||

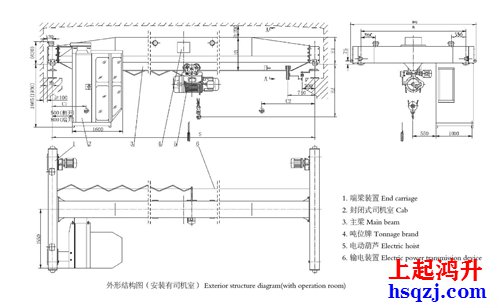

LDA3噸單梁起重機外形結構圖
-
