1噸單梁起重機技術參數表1噸單梁行車外形尺寸圖
時間：2021-10-01來源：?jiǎn)瘟浩鹬貦C(jī)廠家瀏覽次數：763

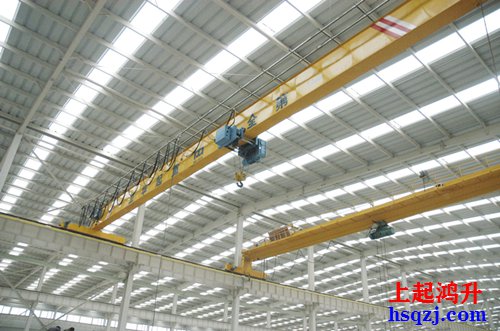

1噸單梁起重機圖片展示：

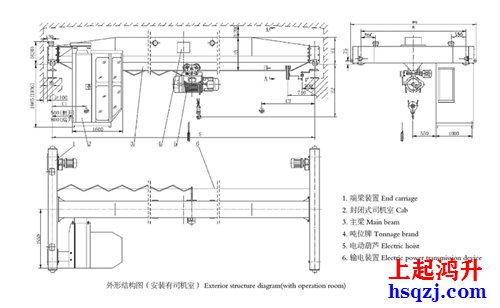

1噸單梁行車外形尺寸圖：
|
起重量
|
t
|
1噸單梁行車
|
||||||||||
|
操縱形式
|
地面操縱
|
操作室操縱
|
||||||||||
|
運行機構
|
運動速度
|
m/min
|
20m/min
|
30m/min
|
45m/min
|
45m/min
|
60m/min
|
75m/min
|
||||
|
減速比
|
58．78
|
39．38
|
26．36
|
26．36
|
19．37
|
15．61
|
||||||
|
電機型號
|
ZDY21-4
|
ZDR12-4
|
||||||||||
|
功率
|
kW |
2*0.8kW
|
2*1.5kW
|
|||||||||
|
轉速
|
r/min |
1380r/min
|
||||||||||
|
起升機構
|
電動葫蘆型號
|
CDI型鋼絲繩電動葫蘆
|
MDI型鋼絲繩電動葫蘆
|
|||||||||
|
起升速度
|
m/min
|
8m/min
|
8/0.8m/min
|
|||||||||
|
運行長度
|
m
|
6米、9米、12米、18米、24米、30米
|
||||||||||
|
運行速度
|
m/min
|
20m/min，30m/min
|
||||||||||
| 電機型號 |
錐形鼠籠形電動機
|
|||||||||||
|
工作制度
|
A3-A5
|
|||||||||||
|
電源
|
三相50HZ 380V
|
|||||||||||
|
車輪直徑
|
mm
|
220mm
|
||||||||||
|
常用軌道
|
kg/m
|
18kg/m，24kg/m
|
||||||||||
|
起重量
|
t
|
1噸
|
||||||||||
|
跨度S
|
m
|
7.5米-12米
|
12.5米-14米
|
14.5米-17米 | 19.5米 |
22.5米
|
||||||
|
總重
|
地操
|
t
|
1.65-2.06噸
|
2.15-2.29噸
|
2.42-2.67噸
|
3.00噸 |
3.41噸
|
|||||
|
室操
|
t
|
2.05-2.46噸
|
2.55-2.69噸
|
2.82-3.07噸
|
3.40噸 |
3.81噸
|
||||||
|
輪壓
|
地操
|
t
|
1.08-1.18噸
|
1.21-1.25噸
|
1.28-1.35噸
|
1.44噸 |
1.56噸
|
|||||
|
室操
|
1.38-1.48噸
|
1.5-1.55噸
|
1.58-1.65噸
|
1.74噸 |
1.86噸
|
|||||||
|
基本尺寸
|
h1
|
mm
|
550mm
|
595mm
|
650mm | 700mm | ||||||
|
B
|
2500mm
|
3000mm | 3500mm | |||||||||
|
K
|
2000mm
|
2500mm
|
3000mm
|
|||||||||
|
L1
|
796mm
|
|||||||||||
|
L2
|
1274mm
|
|||||||||||
|
H
|
810mm
|
860mm |
870mm
|
|||||||||
|
H1
|
490mm
|
530mm
|
580mm | |||||||||
1噸單梁行車外形尺寸圖：
1噸單梁起重機是電動單梁行車中比較常用噸位行車，以上就是為大家介紹的1噸單梁起重機主要技術參數表、1噸單梁行車外形尺寸圖及1噸單梁起重機外形結構圖。
-
