50/10噸雙梁行車參數50噸雙梁吊鉤橋式起重機尺寸
時間：2021-10-04來源：雙梁行車廠家瀏覽次數：2079

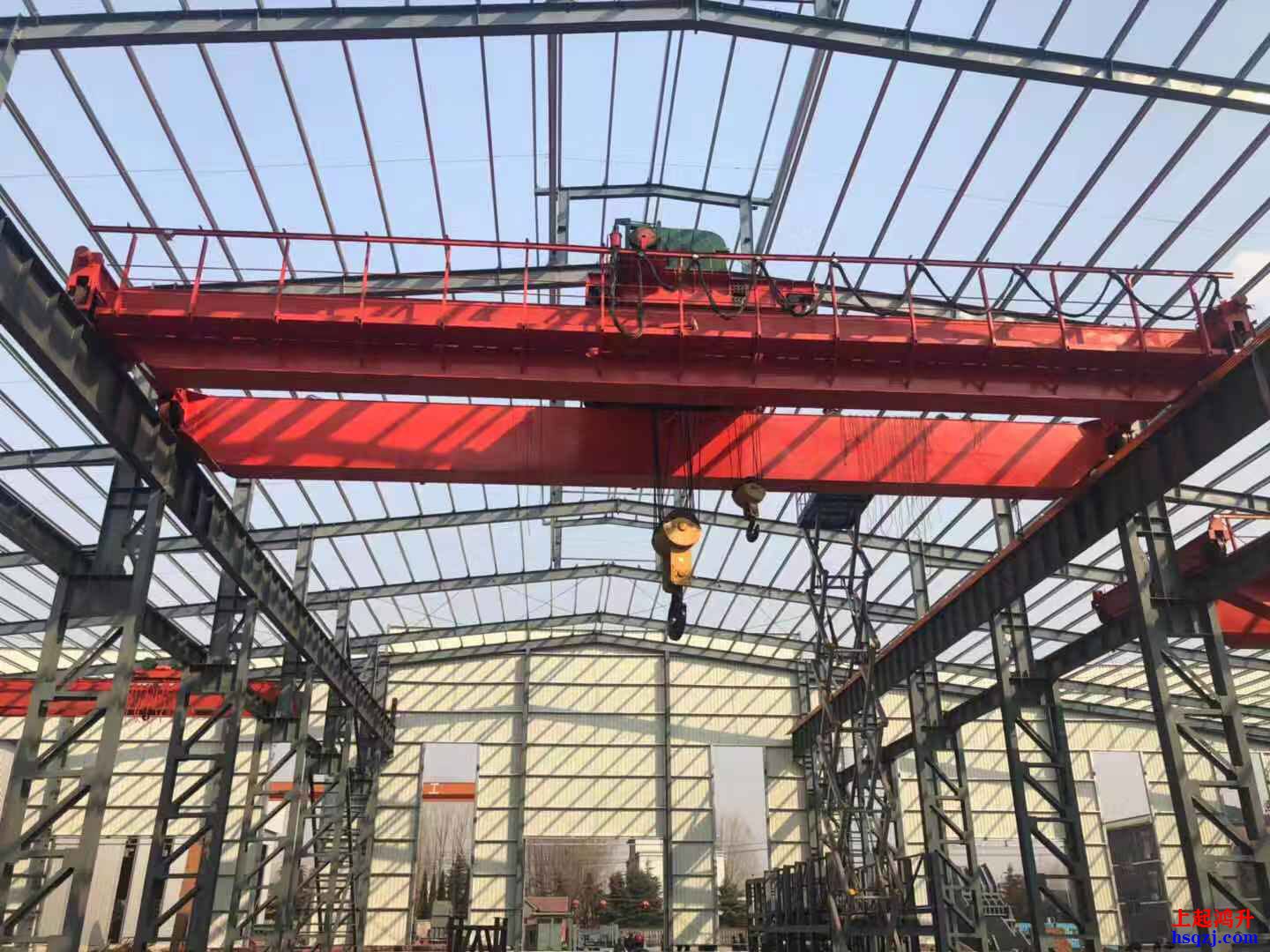

50/10噸雙梁行車圖片展示：
50/10噸雙梁行車技術參數表：
|
雙梁吊鉤行車起重量 Lifting Weight |
t | 50/10噸雙梁吊鉤行車 | |||||||||||||||||||
|
雙梁橋式起重機跨度 Span |
m | 10.5米 | 13.5米 | 16.5米 | 19.5米 | 22.5米 | 25.5米 | 28.5米 | 31.5米 | ||||||||||||
|
最大起升高度 Max.Lifting Height |
主鉤 Primary |
12米 | |||||||||||||||||||
|
副鉤 Secondary |
16米 | ||||||||||||||||||||
|
速度 speed |
起升Lift |
主鉤 Primary |
A5 | m/min | 5.9m/min | ||||||||||||||||
| A6 | 7.8m/min | ||||||||||||||||||||
|
副鉤 Secondary |
A5 | 13.2m/min | |||||||||||||||||||
| A6 | 13.2m/min | ||||||||||||||||||||
|
小車運行速度 handcart travel |
38.5m/min | ||||||||||||||||||||
|
大車運行速度 cart travel |
A5 | 85.9m/min | |||||||||||||||||||
| A6 | 87.3m/min | ||||||||||||||||||||
|
電動機 Motor |
起升速度 Lift |
主鉤 Primary |
A5 | kw | YZR280M-10Z/55kw | ||||||||||||||||
| A6 | YZR315S-8/75kw | ||||||||||||||||||||
| 副鉤Secondary | YZR200L-6Z/26kw | ||||||||||||||||||||
|
小車運行速度 handcart travel |
YZR160M2-6/8.5kw | ||||||||||||||||||||
|
大車運行速度 cart travel |
A5 | YZR180L-8/13×2kw | |||||||||||||||||||
| A6 | YZR200L-8/15×2kw | ||||||||||||||||||||
|
雙梁吊鉤行車橋式起重機 主要尺寸(mm)Main Size |
H | A5 | 2726mm | 2732mm | |||||||||||||||||
| A6 | 2726mm | 2728mm | 2734mm | ||||||||||||||||||
| H1 | A5 | 2531mm | 2526mm | 2532mm | 2632mm | 2782mm | 2932mm | 3082mm | 3182mm | ||||||||||||
| A6 | 2531mm | 2528mm | 2534mm | 2634mm | 2784mm | 2934mm | 3084mm | 3184mm | |||||||||||||
| H2 | A5 | 1090+H0 | |||||||||||||||||||
| A6 | 1090+H0 | 1130+H0 | |||||||||||||||||||
| H3 | A5 | 1020mm | 1014mm | ||||||||||||||||||
| A6 | 1020mm | 1018mm | 1012mm | ||||||||||||||||||
| H4 | 948mm | ||||||||||||||||||||
| h | 675mm | ||||||||||||||||||||
| k | 2500mm | ||||||||||||||||||||
| A5 | 6724mm | 6824mm | 7144mm | ||||||||||||||||||
| A6 | 6944mm | 7024mm | |||||||||||||||||||
| W | 4800mm | 5000mm | |||||||||||||||||||
| W | 3580mm | ||||||||||||||||||||
| b | 300mm | ||||||||||||||||||||
| A5 | -79mm | 96mm | 102mm | 252mm | 402mm | 552mm | 702mm | 802mm | |||||||||||||
| A6 | -79mm | 98mm | 104mm | 254mm | 404mm | 554mm | 704mm | 804mm | |||||||||||||
| S1 | 1005mm | ||||||||||||||||||||
| S2 | 2200mm | ||||||||||||||||||||
| S3 | 2000mm | ||||||||||||||||||||
| S4 | 3195mm | ||||||||||||||||||||
|
起重機重量 Weight |
小車 handcart |
A5 | t | 15.5噸 | |||||||||||||||||
| A6 | 16噸 | ||||||||||||||||||||
|
總重 Total Weight |
A5 | 37噸 | 40噸 | 44噸 | 49噸 | 53噸 | 58噸 | 62噸 | 68噸 | ||||||||||||
| A6 | 40噸 | 43噸 | 48噸 | 52噸 | 56噸 | 62噸 | 67噸 | 72噸 | |||||||||||||
|
最大輪壓 Max.Wheel Pressure |
A5 | t | 36.5噸 | 39.9噸 | 42.0噸 | 43.0噸 | 45.6噸 | 47.4噸 | 48.7噸 | 50.3噸 | |||||||||||
| A6 | 37.9噸 | 40.3噸 | 42.5噸 | 44.4噸 | 46.0噸 | 47.8噸 | 49.2噸 | 50.8噸 | |||||||||||||
| 薦用鋼軌Steel track | QU80道軌 □100×100鋼軌 | ||||||||||||||||||||
| 電源Power Supply | 三相交流3-Phase A.C.50Hz,380V | ||||||||||||||||||||

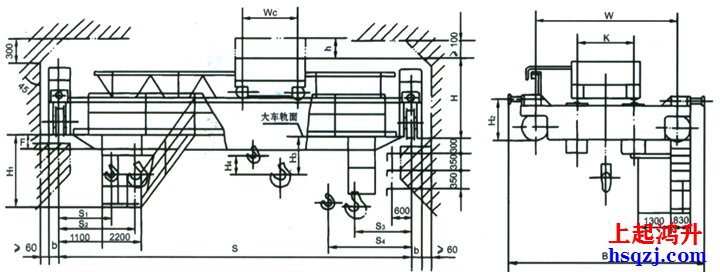

50噸雙梁吊鉤橋式起重機外形尺寸圖：
50/10噸雙梁行車是橋式起重機中比較常用噸位行車，以上就是為大家介紹的50噸雙梁吊鉤橋式起重機技術參數表、50噸雙梁行車外形尺寸圖及50噸雙梁起升起重機外形結構圖。
-
